| JZL-01插入式热式气体质量流量计 |
 |

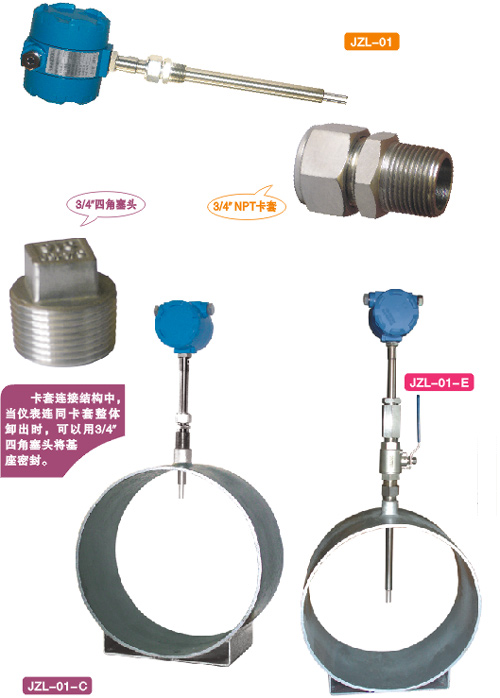

仪表分插入式与管道式，按连接方式和口径大小还可细分，具体如下：
JZL-01-A 插入式基型
JZL-01-B 插入式法兰连接型【烟道气流量（速）计】
JZL-01-C 插入式卡套（3/4〞NPT）连接型
JZL-01-D 插入式卡套＋球阀连接型
JZL-01-E 插入式密封体＋球阀连接型
用户或设计单位选型时必须熟知本手册中的表1和表2中的设置和要求，然后按现场工作条件，对照表1或表2准确填写。如有不清楚之处可以与销售部或公司联系。 |

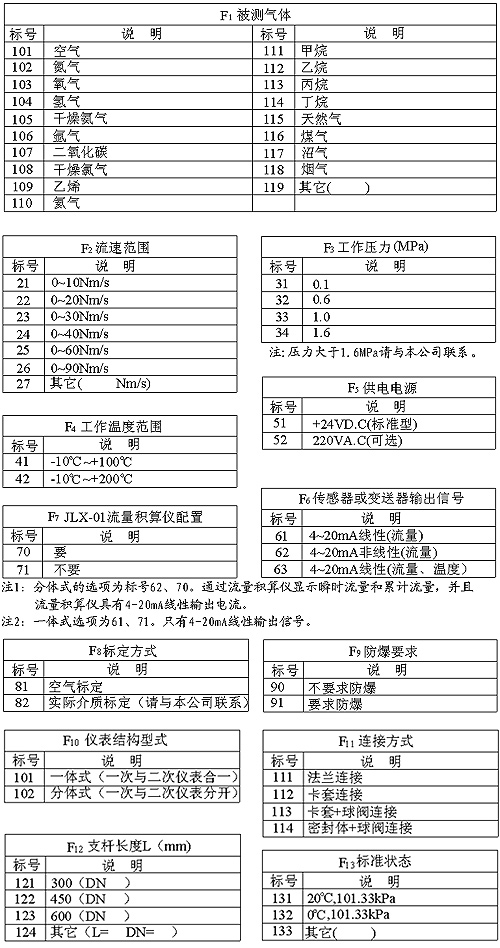

| JZL-01（插入式）选型表（表1） |
 |
注：DN的尺寸表示仪表插入的管道口径，如果是方形或矩形请注明。
举例：JZL-01-C-101-24-32-41-51-62-70-81-90-102-112-121(DN200)-131.
上面的选型表示：采用插入式，卡套安装。测量介质为空气，流速范围为0～40Nm/s，工作压力为0.6MPa，工作温度为-10℃～+100℃，供电电源为24VDC，要显示（瞬时流量和累计流量），用空气标定，无防爆要求，结构为分体式，采用3/4"NPT卡套连接方式，支杆长度为300mm（现场管道的口径为200mm），流量单位的标准状态为20℃，
101.33kPa。 |
|
