| ZL-02管道式热式气体质量流量计 |
 |

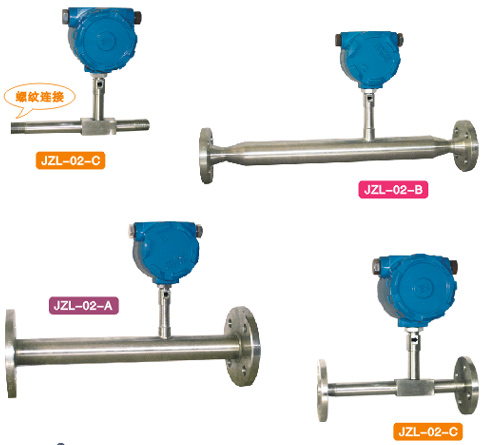

仪表分插入式与管道式，按连接方式和口径大小还可细分，具体如下：
JZL-02-A 管道式（DN40、DN50、DN80、DN100）
JZL-02-B 管道式（DN20、DN25）
JZL-02-C 管道式（DN10、DN15、DN20A、DN25A）
用户或设计单位选型时必须熟知本手册中的表1和表2中的设置和要求，然后按现场工作条件，对照表1或表2准确填写。如有不清楚之处可以与销售部或公司联系。 |

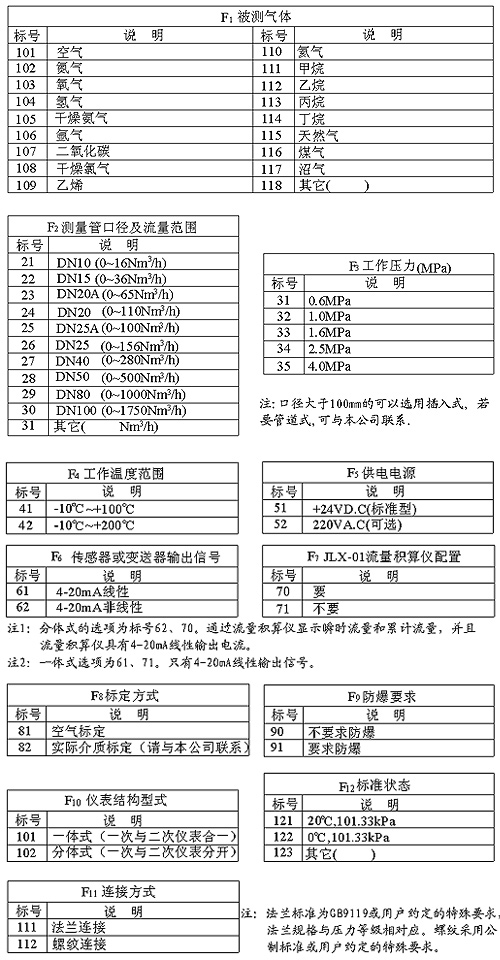

| JZL-02（管道式）选型表（表2） |
 |
举例：JZL-02-A-102-28(DN50-400Nm³/h)-31-41-51-62-70-81-90-102-111-121
上面选型表示测量介质为氮气，管道口径为DN50，流量范围为0～400Nm³/h，工作压力为0.6MPa，工作温度范围为-10℃～+100℃，供电电源为24VDC，配JLX-01流量积算仪，用空气标定，现场无防爆要求，结构为分体式，法兰安装,流量单位的标准状态为20℃，101.33kPa。
|
|
